Система отопления с естественной циркуляцией

Важным пунктом расчета системы отопления является выбор диаметра труб. Учитывается ряд факторов, зависящих от типа подключения отопительных элементов, необходимой мощности системы, параметров котла и т.п. Начинать рассчитывать диаметр труб для отопления с естественной циркуляцией необходимо с выбора конкретного способа подключения системы и ее основных параметров. В ходе расчетов уже можно будет делать выводы о целесообразности применения того или иного диаметра или же корректировать параметры системы, исходя из экономических, технологических или даже эстетических соображений.

Что учитывается при расчете

Основные критерии, которые важно учесть:

  • объем теплоносителя, достаточного для заполнения системы;
  • длина отопительного контура;
  • номинальная скорость потока теплоносителя;
  • требуемая продуктивность, кВт;
  • циркуляционное давление;
  • сопротивление труб и фитинга в отопительном контуре.

Для каждого параметра имеется диапазон приемлемых значений. Расчет при этом должен дать размер трубы системы отопления, удовлетворяющий всем требованиям и обеспечивающий оптимальные параметры.

Расчеты касаются внутреннего диаметра. Уже после получения нужного размера выбирается подходящий номинал, имеющийся в продаже, далее подбирается материал. От этого зависит толщина стенок, внешний диаметр и внешний вид.

Параметры отопления, используемые для расчета диаметра труб

  • объем контура отопления;
  • скорость движения теплоносителя;
  • теплоемкость;
  • перепад давления горячего и остывшего теплоносителя;
  • высота контура.

Объем жидкости в системе с естественной циркуляцией, сам по себе, не играет ключевой роли. Чем больше теплоносителя, тем больше тратится топлива для нагрева, однако за счет увеличенного объема повышается давление циркуляции, что способствует росту КПД отопления.

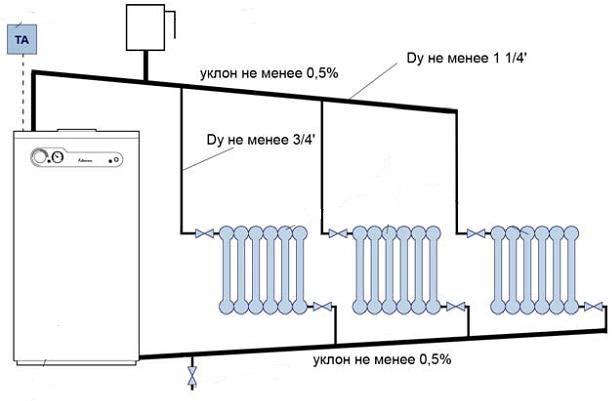

Диаметр труб для отопления с естественной циркуляцией выбирается по возможности большим. Особенно, когда нет возможности повысить общую высоту контура.

Нужно распределять трубы и радиаторы таким образом, чтобы сократить путь от котла к радиатору. Слишком длинные линии на подаче, хоть и обеспечат больший напор в системе, однако снизят эффективность обогрева в дальних ее точках. При этом влияние оказывает только высота участка.

Скорость жидкости ограничивается в пределах 0,4-0,6 м/с, что позволит снизить до минимума сопротивление в трубах. Желательно поддерживать переходной тип движения воды в трубах между ламинарным (равномерным) и турбулентным (с завихрениями).

Требуемая мощность рассчитывается по формуле:

Qt = V*dт*k/860,

где V – объем помещения в метрах кубических, dt – перепад температуры на улице и в помещении, k – коэффициент теплопотерь для ограждающих конструкций помещения. Это приближенная формула расчета.

При естественной циркуляции важен напор циркуляции. Жидкость движется исключительно под действием сил гравитации. Горячий теплоноситель поступает в трубы, расположенные выше котла, например под потолком или на чердаке. В радиаторах тепло переходит к внутреннему воздуху помещения. Холодная вода имеет большую плотность и тяжелее горячей, потому она опускается, создавая естественный поток, стекая в котел, где вновь нагревается, образуя неразрывный цикл

Основная формула напора естественной циркуляции:

Δpт= h*g*(ρот – ρпт),

где h – высота в метрах, g – ускорение свободного падения, ρпт и ρот – плотность воды в среднем значении в подающем трубопроводе и обратном.

Схема для расчета высоты уровня воды

Основной параметр, влияющий на эффективность отопления – это высота уровня воды в системе, разница между уровнями подвода и отвода воды от радиатора. Именно она задает необходимый циркуляционный напор под действием сил тяжести. Для двухтрубного горизонтального подключения высота считается между средней линией радиатора и средней линией котла, потому логично, что котел должен располагаться значительно ниже. Для одноэтажного дома это означает расположение котла в подвальном помещении.

Высота при вертикальном распределении обозначает разницу уровней подводящей линии и обратной, при условии, что котел находится именно на уровне отводящей линии или немного ниже. Однако часто технически невозможно распределить котел и радиаторы на достаточной разнице высот, потому следует уменьшать сопротивление контура, в том числе увеличивать диаметр труб.

Иногда достаточно установить разгонный коллектор, «Л»-образный участок труб,ы дополнительно повышающий высоту контура отопления. Формировать его следует непосредственно от котла вверх и от верхней точки по пологому пути к первому радиатору в контуре.

Расчет сопротивления подбор оптимального диаметра трубы

Имея на руках все вышеперечисленные данные, начинается подбор сечения, часто не за один подход. Выполнив разметку прокладки в соответствии со схемой подключения, берется условный размер в сечении, например в 1 дюйм. После этого рассчитывается сопротивление системы и сравнивается с напором, создаваемым гравитацией при номинальном значении нагрева теплоносителя и температуры остывшей обратки.

  • Если напора не хватает, то увеличивается сечение, и расчеты повторяются.
  • Если скорость движения воды слишком низкая или объем теплоносителя слишком большой, то уменьшается сечение, и расчет повторяется заново.

Сопротивление трубопровода легче выразить как потерю напора в метрах водяного столба. Используется простая формула:

H = λ(Lк/Dт)(V2/2g),

где H – условная высота равная сопротивлению контура, λ – коэффициент шероховатости, Lк – длина контура, Dт – внутренний диаметр канала, V – скорость движения жидкости, g – ускорение свободного падения.

В формуле присутствует все ключевые параметры, такие как скорость течения, диаметры труб в системе отопления и их протяженность. Сложность возникает с коэффициентом λ (гидравлического трения), который легче всего узнать из справочных данных для того типа труб, который выбран в качестве основного при проектировании. В противном случае потребуется объемный и сложный путь расчета с применением Числа Рейнольдса, формул Блазиуса и Конакова, Альтшуля и Никурадзе.

Задача состоит в том, чтобы при естественной циркуляции сопротивление контура было меньше или равно напору, создаваемому разницей уровней.

Чтобы определиться, какой размер трубы выбрать для отопления с естественной циркуляцией, надо взять самый длинный контур от котла до дальнего радиатора и сравнивать расчетную потерю напора при условии, что и напор получается наименьший. Имеется в виду, что при распределении маршрутов в отоплении с естественной циркуляцией все подводящие линии располагаются с небольшим обязательным уклоном от места ближайшего к котлу и к дальнему подводу последнего радиатора. Составляет уклон примерно 1 см на каждый метр или не менее 0,5%.

Получив результаты

В ходе расчетов определяется оптимальный размер трубы. Однако следует учитывать, что окончательное проектирование должно выполняться профессионалам и с применением значительно более сложных формул и схем. Учитываются и количество колен, способ подключения, оптимизация по затратам, экономической целесообразности и даже эстетического вида. При выборе диаметра учитывается разделение труб на основные и подводящие, наличие запорной арматуры и регулирующих приборов, с помощью которых настраивается обогрев в отдельных комнатах.

Удалось ли Вам самостоятельно выполнить подбор диаметра трубы для отопления? Как вариант, можно попробовать пересчитать параметры своего существующего отопления и определить его эффективность. Возможно, стоит пересмотреть некоторые моменты для достижения лучших показателей, особенно в экономии. Свои результаты, а также мнение о данной инструкции оставляйте в комментариях под статьей.

Частая ошибка старых систем отопления с естественной циркуляцией связана с разводкой труб. Колена формировались слишком угловатым и с заужением сечения, что приводит к существенному повышению гидродинамического сопротивления. Для снижения сопротивления необходимо соблюсти правильный радиус разворота (для стальных труб это 2-2,5D) и использовать трубогиб для сохранения профиля труб.

Как ни прочили в восьмидесятых годах инженеры и строители, система отопления с естественной циркуляцией живёт и здравствует в двадцать первом веке, да ещё и наши дома обогревает. Насосное оборудование существенно увеличивает стоимость котла и создаёт зависимость от электросети, поэтому от него многие отказываются. Гравитационная система – самая дешёвая и самая простая по своей конструкции. У неё, конечно, есть свои недостатки, главным из которых является ограничение по площади здания. Из-за небольшой инерционности она подходит для домов площадью до ста квадратных метров.

Как работает принцип естественной циркуляции?

Теплоноситель, чаще всего это обычная вода, перемещается по контурам от котла к радиаторам и обратно благодаря изменению своих термодинамических характеристик. Когда при нагревании плотность жидкости уменьшается, а объём увеличивается, она выдавливается холодным потоком, идущим их обратки, и поднимается по трубам. По мере того, как теплоноситель самотёком распределяется по горизонтальным ответвлениям, температура падает и он возвращается к котлу. Так цикл замыкается.

Схема системы отопления с естественной циркуляцией: 1 – котёл твёрдотопливный, 2 – главный стояк, 3 – разводящие магистрали, 4 – расширительная ёмкость, 5 – бак с водой для пополнения расширителя, 6 – труба, отводящая лишний объём теплоносителя в канализацию (ёмкость), 7 – теплообменники, 8 – шаровые краны, 9 – бойлер, 10 – обратка, 11 – обратный стояк

Если для дома выбрано было водяное отопление с естественной циркуляцией, то все горизонтальные участки труб прокладываются с уклоном, идущим по ходу движения жидкости. Это позволяет эффективно бороться с « » батарей. Воздух легче воды, поэтому он устремляется вверх по трубам, поступает в расширительную ёмкость, а затем, соответственно, в атмосферу.

Бак принимает в себя воду, объём которой увеличивается с ростом температуры, и создаёт постоянное давление.

От чего зависит циркуляционный напор?

Создание нужного циркуляционного напора нужно обязательно просчитывать при проектировании системы отопления. Он зависит от того, как отличаются уровни середины котла и самого нижнего радиатора. Чем больше перепад высот, тем лучше перемещается жидкость по системе. На него влияет и разница плотностей горячей и остывшей воды.

Циркуляционный напор в системе отопления, в первую очередь, зависит от перепада высоты расположения котла и нижнего радиатора. Чем больше эта разница (h), тем больше давление

Характеризуется отопление с естественной циркуляцией цикличным изменением температуры в теплообменниках и в котле, которое происходит по центральной оси приборов. Горячая вода находится в верхней части, холодная – в нижней. Под действием гравитации остывший теплоноситель перемещается вниз по трубам.

Циркуляционный напор напрямую зависит от высоты установки батарей. Его увеличению способствует и угол наклона подающей магистрали, направленный в сторону радиаторов, и уклон обратки, обращённой к котлу. Это позволяет теплоносителю легче преодолевать местное сопротивление труб.

При монтаже в частном доме системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке так, чтобы все радиаторы находились выше.

В коттедже при монтаже системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке. Все теплообменники (радиаторы) должны находиться выше

Для квартирных домов схемы отопления с естественной циркуляцией применяются очень редко, так как при установке в квартире котёл опускается в «яму» – непосредственно на плиту перекрытия. Пол вокруг неё выпиливается, а само углубление и периметр вокруг него должен быть защищён пожаробезопасными материалами.

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

  • способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
  • места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
  • схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
  • расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

Как должна быть устроена двухтрубная система?

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, – это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.

Плюсы и минусы обустройства отопления такого типа

Что касается преимуществ системы отопления с естественной циркуляцией воды, то их несколько:

  • отсутствие сложностей при монтаже, пуске и эксплуатации;
  • тепловая устойчивость системы. Основанная на гравитационной циркуляции теплоносителя она обеспечивает максимальную теплоотдачу и поддерживает на заданном уровне микроклимат в помещениях;
  • экономичность (при правильном утеплении здания);
  • тихая работа. Нет насоса – нет шума и вибрации;
  • независимость от перебоев в электросети. Естественно, в случае, когда установленный котёл может работать без электричества;
  • большой срок эксплуатации. При своевременном техническом обслуживании без капитального ремонта система может работать 35 лет и более.

Главный минус гравитационной системы отопления – ограничения по площади здания и радиусу действия. Её устанавливают в домах, площадь которых обычно не превышает 100 квадратных метров. Из-за малого циркуляционного напора радиус действия системы ограничивается тридцатью метрами по горизонтали. Обязательным требованием является наличие чердачного помещения в здании, в котором будет устанавливаться расширительный бак.

Существенным недостатком является и медленное прогревание всего дома. При системе с естественной циркуляцией нужно утеплять трубы, проходящие в неотапливаемых помещениях, так как есть риск замерзания воды.

Обычно на такую разводку идёт немного материалов, но, когда местное сопротивление трубопровода нужно уменьшить, затраты вырастают из-за необходимости применения труб большего диаметра.

Водяное отопление – это способ отопления помещений с помощью жидкого теплоносителя (воды, или антифриза на водяной основе). Передача теплоты в помещения производится с помощью отопительных приборов (радиаторов, конвекторов, регистров труб и т.д.).

В отличие от парового отопления, вода находится в жидком состоянии, а значит – имеет более низкую температуру. Благодаря этому водяное отопление более безопасно. Радиаторы для водяного отопления имеют большие габариты, чем для парового. Кроме того, при передаче теплоты с помощью воды на большое расстояние температура сильно падает. Поэтому часто делают совмещённую систему отопления: от котельной с помощью пара теплота поступает в здание, где в теплообменнике нагревает воду, которая уже поступает к радиаторам.

В системах водяного отопления циркуляция воды может быть как естественной, так и искусственной. Системы с естественной циркуляцией воды просты и относительно надёжны, но имеют невысокую эффективность (это зависит от правильного проектирования системы).

Недостатком водяного отопления также являются воздушные пробки, которые могут образовываться после спуска воды при ремонте отопления и после сильных похолоданий, когда температуру в котельных повышают и часть растворенного в ней воздуха выделяется из нее. Для борьбы с ними устанавливаются специальные спусковые клапаны. Перед началом отопительного сезона с помощью этих клапанов выпускается воздух благодаря избыточному давлению воды.

Системы отопления различают по многим признакам, например: – по способу разводки – с верхней, нижней, комбинированной, горизонтальной, вертикальной разводкой; – по конструкции стояков – однотрубные и двухтрубные;

По ходу движения теплоносителя в магистральных трубопроводах – тупиковые и попутные; – по гидравлическим режимам – с постоянным и изменяемым гидравлическим режимом; – по сообщению с атмосферой – открытые и закрытые.

2. Системы отопления с естественной циркуляцией воды

Это одни из самых простых и распространенных систем отопления для небольших домов и квартир с индивидуальным отоплением. Недостатки систем отопления с естественной циркуляцией воды: – небольшой радиус действия (до 30 м по горизонтали), что является результатом небольшого циркуляционного давления; – замедленное включение в действие из-за большой теплоемкости воды и малого естественного циркуляционного давления; – повышенная опасность замерзания воды в расширительном бачке, если он смонтирован в неотапливаемом помещении.

Принципиальная схема системы отопления с естественной циркуляцией состоит из котла (водоподогревателя), подающего и обратного трубопроводов, отопительных приборов и расширительного бачка. Нагретая в котле вода поступает по подающему трубопроводу и стоякам в отопительные приборы, отдает им часть своей теплоты, затем по обратному трубопроводу возвращается в котел, где вновь подогревается до необходимой температуры, и далее цикл повторяется.

Рис. 1.

Все горизонтальные трубопроводы системы делаются с наклоном в сторону движения воды: нагретая вода, поднявшись по стояку вследствие температурного расширения и выдавливания более холодной водой обратного трубопровода, растекается по горизонтальным отводам самотеком, а охлажденная вода также самотеком поступает обратно в котел. Уклоны трубопроводов способствуют и отводу пузырьков воздуха из труб к расширительному баку: газ легче воды, поэтому он стремится вверх, а наклонные участки трубопроводов помогают ему нигде не задерживаться и поступать в расширитель, а затем в атмосферу. Расширительный бачок создает постоянное давление в системе, принимает увеличивающийся при нагревании объем воды, а при охлаждении отдает воду обратно в трубопровод.

Вода в системе отопления поднимается за счет расширения при нагревании и под действием гравитационного давления, движение (циркуляция) возникает из-за разности плотностей нагретой (поднимающейся по подающему стояку) и охлаждённой воды (спускающейся по обратному). Гравитационное давление расходуется на движение теплоносителя и преодоление сопротивлений в сети трубопроводов. Эти сопротивления вызываются трением воды о стенки труб, а также наличием в системе местных сопротивлений. К местным сопротивлениям относятся: ответвления и повороты трубопроводов, арматура и сами отопительные приборы. Чем больше сопротивлений возникает в трубопроводе, тем больше должно быть гравитационное давление. Для уменьшения трения применяются трубы увеличенных диаметров.

Циркуляционный напор Pц = h (ρо- ρг) зависит (рис. 1): – от разности отметок центра котла и центра нижнего отопительного прибора h, чем больше разность высот между центрами котла и прибора, тем лучше будет циркулировать теплоноситель; – от плотности горячей воды ρг и охлажденной воды ρо.

Как появляется циркуляционный напор? Представим, что в котле и радиаторах отопления температура теплоносителя меняется скачкообразно по центральным осям этих приборов, что, кстати, недалеко от истины. То есть в верхних частях котла и радиаторов находится горячая вода, а в нижних – охлажденная. Горячая вода имеет меньшую плотность, а следовательно, и меньший вес, чем охлажденная вода. Мысленно срежем верхнюю часть отопительного контура (рис. 2) и оставим только нижнюю часть. И что же мы видим? А то, что мы имеем дело с двумя сообщающимися сосудами, хорошо знакомым нам из школьной физики. Верх одного сосуда находится выше верха другого; вода под действием сил гравитации стремится переместиться из верхнего сосуда в нижний. Отопительный контур – замкнутая система, вода в нем не выплескивается, как в сообщающихся сосудах, а стремится «успокоиться» (занять один уровень). Таким образом, высокий столб охлажденной тяжелой воды после радиаторов постоянно выталкивает низкий столб воды перед котлом и подталкивает горячую воду, то есть возникает естественная циркуляция. Иными словами, чем выше находится центр радиаторов относительно центра котла, тем больше циркуляционный напор. Высота установки – это, первый показатель напора. Уклоны подающих трубопроводов в сторону радиаторов и обратной магистрали от радиаторов к котлу лишь способствуют этому процессу, помогая воде преодолевать местные сопротивления в трубах.

Рис. 2.

Поэтому в частных домах лучше всего размещать котел ниже отопительных приборов, например, в подвале. Второй показатель, от которого зависит циркуляционный напор, это разница между плотностями охлажденной и горячей воды. Системы с естественной циркуляцией теплоносителя относятся к саморегулирующимся системам. При проведении качественного регулирования, то есть при изменении температуры нагрева воды, самопроизвольно возникают количественные изменения – изменяется расход воды. Из-за изменения плотности горячей воды будет увеличиваться (уменьшаться) естественное циркуляционное давление, а следовательно – и количество циркулирующей воды. То есть, когда на улице холодно, становится холоднее и в доме и включая котел на полную мощность, увеличиваем нагрев воды, заметно уменьшая ее плотность. Придя в отопительные приборы, вода отдает теплоту охлажденному воздуху в помещении, ее плотность при этом сильнее повышается. Посмотрев на часть формулы, стоящую в скобках, мы видим, что чем больше разность между плотностями охлажденной и горячей воды, тем больше циркуляционный напор. Следовательно, чем сильнее нагрета вода в котле и чем сильнее она остывает в радиаторе, тем быстрее она циркулирует по системе отопления и это происходит до тех пор, пока воздух в помещении не прогреется. После этого вода начинает остывать в радиаторах медленнее, плотность ее уже не сильно отличается от плотности воды, вышедшей из котла, и циркуляционный напор начинает постепенно снижаться. Но как только температура в помещении начнет снижаться, циркуляционный напор начнет повышаться и скорость циркуляции воды в трубах повысится, подводя к радиаторам больше теплоты и повышая температуру воздуха. Так происходит саморегуляция системы – одновременное изменение температуры и количества воды обеспечивает необходимую теплоотдачу отопительных приборов для поддержания температуры помещений.

Системы водяного отопления с естественной циркуляцией бывают двухтрубные с верхней и нижней разводками, а также однотрубные с верхней разводкой.

2.1. Двухтрубные системы отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

Рис. 3.

Рис. 4. : 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак

Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами – подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.

Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) – в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.

В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

Рис. 5.

В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.

В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.

Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.

2.2. Двухтрубные системы отопления с нижней разводкой

Рис. 6.

Отличается от системы с верхней разводкой тем, что подающий трубопровод прокладывается снизу рядом с обратным (рис. 6) и вода по подающим стоякам движется снизу-вверх. Пройдя через отопительные приборы, вода по обратным подводкам и стоякам поступает в обратную магистраль и из нее в котел. Удаление воздуха из системы осуществляется через воздушные спускники (краны Маевского), устанавливаемые на всех отопительных приборах, или с помощью автоматических воздухоотводчиков, устанавливаемых на стояках или специальных воздушных линиях. Системы отопления с нижней разводкой, так же как и с верхней, могут быть спроектированы с одним или несколькими контурами, с тупиковым и попутным движением теплоносителя (рис. 7) в подающей и обратной магистралях.

Рис. 7.

Системы с нижней разводкой и естественной циркуляцией теплоносителя применяются крайне редко потому, что имеют большое количество конечных радиаторов, требующих установки воздушных спускников. А так как в этих системах имеются расширительные бачки, сообщающиеся с атмосферой и вовлекающие воздух в циркуляционное кольцо, то процедура стравливания воздуха из радиаторов становится почти еженедельной. Для устранения этого недостатка трубопроводы подачи горячей воды закольцовывают так называемыми воздушными трубопроводами, которые собирают воздух и выводят его в расширительный бачок выше стоящей в нем воды (рис. 8-9).

Рис. 8.

Рис. 9. : 1 – котел; 2 – воздушная линия; 3 – нижняя разводка; 4 – подающие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак

Такие системы применяются еще реже, поскольку они напоминают системы с верхней разводкой и требует почти такого же количества труб. В общем, теряется преимущество их применения: трубные стояки пронизывают комнаты от пола до потолка, а весь смысл нижней разводки системы отопления в том и состоял, что при нем в комнатах (хотя бы на верхнем этаже) исчезали стояки.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

Рис. 11.

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12.

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

3. Системы водяного отопления с насосной циркуляцией

В системе отопления с принудительной (насосной) циркуляцией используют те же схемы подключения, что и в системе отопления с естественной циркуляцией, но из-за отсутствия возможности соблюдения всех уклонов или слишком большой длины магистрали подключают циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя в замкнутой системе отопления (рис. 13-9-15).

Рис. 13. : 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – подающий стояк; 5 – радиатор; 6 – обратный стояк; 7 – обратная магистраль; 8 – циркуляционный насос; 9 – кран двойной регулировки; 10 – труба расширительная; 11 – расширительный бачок; 12 – труба переливная; 13 – воздухосборник

Рис. 14.  Насос подключают к обратной магистрали, что способствует более длительной эксплуатации системы отопления в целом.

В системе отопления, показанной на рис. 15, все радиаторы на каждом этаже соединены в общую линию. Ее достоинства – простота монтажа, меньший расход труб и отсутствие стояков у каждого радиатора, а недостаток – образование воздушных пробок из-за наличия параллельных трубопроводов (его устраняют установкой клапанов для спуска воздуха).

Рис. 15. : 1 – котел; 2 – главный стояк; 3 – расширительный бак; 4 – расширительная труба; 5 – циркуляционный насос

Применение циркуляционного насоса позволяет использовать магистрали большей протяженностью, что очень важно при отоплении многоэтажных домов. Единственный минус использования циркуляционного насоса – необходима бесперебойная подача электроэнергии.

Поддержание заданной температуры в помещении, отапливаемом системой водяного отопления, возможно несколькими способами: изменением температуры, расхода теплоносителя через радиатор, и тем и другим одновременно. Температура теплоносителя, поступающего на радиаторы, обычно регулируется централизовано в тепловом пункте. Для индивидуальной регулировки температуры в помещении радиаторы оснащают регулировочными кранами (ручная регулировка), либо термостатами (автоматическая регулировка).

Индивидуальная регулировка возможна как при двухтрубной, так и при однотрубной системе, в последнем случае перед краном или термостатом обязательно должен быть установлен байпас.

4. Схемы подключения отопительных приборов

Рис. 16. Некоторые схемы подключения отопительных приборов

Рис. 17.

Рис. 18.

Как правило, в частных домах устраивают автономное отопление, где теплоносителем служит обычная вода без каких-либо примесей.

В качестве теплоносителя может также использоваться специальная жидкость – антифриз «NORD» или «Тёплый дом». Антифриз разбавляется водой в пропорциях, указанных на ёмкости, и заливается в систему. Антифриз хорош тем, что не замерзает и отопительная система не повреждается даже при минусовых температурах – не размораживается. Также данный состав хорошо действует на узлы и соединения, продляя срок их службы.

Единственный минус – антифриз НЕЛЬЗЯ применять там, где монтаж отопительной системы осуществлен оцинкованными трубами.

Схемы отопительной системы

Существует два вида систем отопления:

Особенности обустройства

Если речь идет о принудительной циркуляции теплоносителя в системе трубопровода, то в процессе проведения работ нужно будет установить насос, который должен располагаться на участке теплотрассы. Благодаря подобному взаимодействию появится возможность обеспечить более быстрое и постоянное перемещение воды. В качестве недостатка в данном случае можно выделить затраты на установку дополнительного оборудования. Если вас интересует схема частного дома, то в установке насоса не будет необходимости. Это обусловлено тем, что плотность горячей воды гораздо ниже, чем у холодной. За счет этого и осуществляется выталкивание одной жидкости другой. Теплоноситель, передвигаясь по магистрали, отдает определенную часть тепла батареям, постепенно остывая. Возвращаясь обратно, холодная жидкость вытесняет горячую и легкую в трубы. Этот цикл повторяется постоянно. Процесс никак нельзя будет приостановить до тех пор, пока котел будет греться. Если есть необходимость, то схема отопления с естественной циркуляцией (частного дома это касается в первую очередь) может быть в любой момент дополнена насосом, который хозяева смогут задействовать при необходимости для быстрого и равномерного нагрева жилища.

Главные положительные характеристики

Присутствие насоса влечет дополнительные затраты на электроэнергию. Тогда как его отсутствие, напротив, позволяет хорошо экономить. Подобные системы являются совершенно бесшумными и не вызывают лишних вибраций. Система (с естественной циркуляцией) «Ленинградка» обладает массой преимуществ, среди них можно выделить уникальную способность к возможности саморегулирования, весьма длительный срок безотказного функционирования, который составляет 30 лет, тепловую устойчивость и высокую ремонтопригодность.

Подготовка к проведению работ

Если вы решили самостоятельно произвести то вами должна быть рассмотрена схема отопления (с естественной циркуляцией) частного дома. Контур будет содержать определенный набор элементов. Помимо прочего, в ней имеются: расширительный бачок, располагаемый в наивысшей точке; трубопровод, который может быть одинарным или двойным; отопительные радиаторы, а также котельное оборудование. Последнее будет нагревать теплоноситель. Перед началом работы важно помнить о том, что скорость и сила, с которыми вода будет передвигаться по отопительной системе, зависят от объема, веса, а также плотности горячей жидкости. Не менее важную роль играет и внутренний диаметр труб, от этого параметра зависит коэффициент сопротивления, а также высота монтажа отопительных радиаторов по отношению к котлу. Мастер должен знать, что особые требования предъявляются к горизонтально ориентированным трубопроводам. Их нужно устанавливать с обязательным уклоном, который составляет 5 миллиметров на метр, обратив трубы по направлению движения. Только так остывшая вода будет стремиться к котлу. Схема отопления (с естественной циркуляцией) частного дома предполагает установка меньшего количества элементов на пути теплоносителя, которые были бы способны увеличить сопротивление.

Расчет мощности перед началом монтажа

Если вами была выбрана схема отопления частного дома с естественной циркуляцией, то перед началом обустройства системы нужно определить мощность котельного оборудования. Осуществить такие расчеты можно любым из приведенных ниже способов. Первый предполагает использование объема, второй – площади. Мастер должен помнить о том, что каждый из этих вариантов позволяет получить лишь приблизительные результаты при самых идеальных условиях. Если постройка не утеплена, следует приобретать оборудование с незначительным запасом. Тогда как для энергосберегающих строений достаточно будет принять в качестве значения мощности на квадратный метр цифру в пределах 60 Вт.

Определение мощности по объему

Если вами будет реализовываться частного дома с естественной циркуляцией, то наиболее точным будет расчет по объему отапливаемой комнаты. Первоначально предстоит определить данную величину, умножив ее на 40 Вт. На следующем этапе предстоит добавить поправочные коэффициенты. Если речь идет о частном доме, а помещение граничит с улицей сверху и снизу, то нужно умножить полученный результат на 1, 5. При наличии помещения, которое располагается возле утепленной стены, значение следует умножить на 1,1. При наличии неутепленной стены умножение производится на 1,3. Что касается каждой двери, которая выходит на улицу, то для них нужно прибавить 200 Вт. Для окна необходимо прибавить 100 Вт, в качестве минимального значения выступает показатель, равный 70, коэффициент в каждом конкретном случае будет зависеть от габаритов проема.

Определение мощности по площади

Если будет обустраиваться закрытая система отопления частного дома с естественной циркуляцией, то можно осуществить и по площади. Наиболее простой методикой считается определение мощности котла по рекомендациям СНиП. Предполагается, что на 10 квадратных метров необходим 1 кВт мощности. Общая площадь дома должна быть умножена на 0,1. Важно принять во внимание разные коэффициенты, каждый из которых используется для определенных территориальных областей. Например, для Крайнего Севера этот показатель может варьироваться в диапазоне от 1,5 до 2. Для средней полосы эти цифры меняются, начиная от 1,2 и заканчивая 1,4. Если речь идет о южных районах страны, то коэффициент может быть равен 0,8-0,9.

Проведение монтажных работ: двухтрубная система

Водяная система отопления частного дома с естественной циркуляцией может быть обустроена по двухтрубной схеме. Несмотря на то что монтажные работы в данном случае являются более сложными, распространение получила именно данная схема. При ее реализации жидкость будет передвигаться по двум трубам, одну из которых предстоит проложить сверху, где будет протекать разогретая вода; тогда как вторую нужно расположить снизу, там будет течь остывшая жидкость.

Технология проведения работ

Если вами рассматриваются схема и особенности монтажа отопления (с естественной циркуляцией) частного дома, то можно использовать двухтрубную систему. Проведение данных работ предполагает соблюдение определенной инструкции. На первом этапе мастер должен выбрать место, где будет располагаться накопительный агрегат.

Над котлом монтируется расширительный бачок, а соединить эти элементы между собой можно вертикальной трубой, которую после монтажа нужно обернуть утеплителем. Примерно на уровне трети расширительного бачка нужно врезать верхнюю трубу, предназначенную для транспортировки разогретой жидкости. Замеряем расстояние от верхней точки до пола, после чего подсоединяемся к разводке. Производятся данные работы на высоте 2/3. Ближе к верхней части расширительного бачка врезается еще одна труба, которая будет являться переливной. С помощью нее в канализацию будут удаляться излишки. На следующем этапе трубы подводятся к радиаторам отопления. Батареи нужно соединить с нижним трубопроводом, монтаж которого осуществляется параллельно по отношению к верхнему.

Когда устраивается система отопления частного дома (с естественной циркуляцией) своими руками, важно постараться расположить трубы максимально точно. При этом должна быть обеспечена оптимальная разница высот между котлом и радиаторами. Первый необходимо монтировать ниже нагревательных приборов, поэтому лучше всего приобрести напольное устройство, которое будет удобно расположить в подвале или специальном углублении.

Нюансы проведения работ

Чердачное помещение обязательно должно быть теплоизолированным. Если температура в нем будет излишне низкой, то есть вероятность того, что жидкость в трубах замерзнет. Важно придерживаться нескольких правил, одно из которых предполагает расположение верхней трубы с некоторым уклоном, который должен составить примерно 7 градусов. Если есть возможность, то котельное оборудование нужно расположить значительно ниже, чем отопительные приборы. Посетив магазин перед началом работ, вы должны выбрать трубы, выполненные из металлопласта или полимеров. Внутренний диаметр изделий должен составить 32 миллиметра. Балансировку двухтрубного отопления, если трубы были подобраны правильно, производить не придется. Однако установить дросселя на подводках к каждому радиатору нужно будет обязательно.

Нельзя не отметить, что на прокладку двух контуров будет затрачено достаточно большое количество денег. У мастера это займет много времени, однако такая система является более эффективной и предпочтительной.

Монтаж однотрубной системы

Если вами будет прокладываться система отопления частного дома (с естественной циркуляцией), фото подобных схем желательно рассмотреть еще до момента начала работ. Если вы решили использовать однотрубную систему, то сможете сократить монтажные затраты. При этом нужно будет проложить всего лишь одну трубу. Система будет иметь циклический замкнутый контур, который предполагает расположение радиаторов параллельно основному кольцу. Разрывать его в определенных точках не потребуется. Можно будет оснастить воздушником каждый радиатор. Подобное решение предоставит возможность избавляться от воздуха на каждом из отдельных участков. Для выравнивания температуры нужно будет монтировать дроссели и термоголовки. Сегодня достаточно популярна однотрубная закрытая система отопления. В некоторых случаях вы можете пренебречь наличием расширительного бачка, изолировав, таким образом, теплоноситель. Как известно, в принудительной системе скорость передвижения теплоносителя по системе трубопроводов зависит от производительности насосного оборудования. С естественной циркуляцией дела обстоят иначе. Для увеличения скорости передвижения воды необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно, важно следить за переходами диаметров. Не стоит снабжать систему многочисленными поворотами, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать участки максимально прямолинейными.

Подобная система отопления (с естественной циркуляцией) частного дома, схема которой предполагает наличие всего лишь одной трубы, обустраивается с использованием изделий, внутренний диаметр которых может изменяться в пределах от 32 до 40 миллиметров. Внутренняя поверхность труб должна быть максимально ровной, идеальной, только так удастся исключить скапливание отложений, а вот металлические аналоги рассматривать и вовсе не стоит.

Заключение

Система отопления частного дома с естественной циркуляцией, без радиаторов, позволит вам сэкономить немало денежных средств. Однако перед проведением данных работ стоит рассмотреть целесообразность их осуществления.
